产品开发背景 FPC CONN0.5-27
随着电子设备向轻薄化、高集成化发展，传统FPC/FFC连接器在装配效率和操作可靠性方面逐渐暴露出局限。为了解决人工插拔误差大、锁扣操作复杂、装配不良率高等问题，我们团队启动了自动锁FPC/FFC连接器的研发项目。该产品通过创新的结构设计，实现FPC/FFC插入即锁定，显著简化装配流程，提升连接稳定性，特别适用于对效率与可靠性要求更高的消费电子、汽车电子和工业控制领域。在满足小型化趋势的同时，也为客户提供了更高效、自动化友好的连接解决方案。
为什么选择自动锁扣
可单手操作，实现机器人装配有效提升产能效率

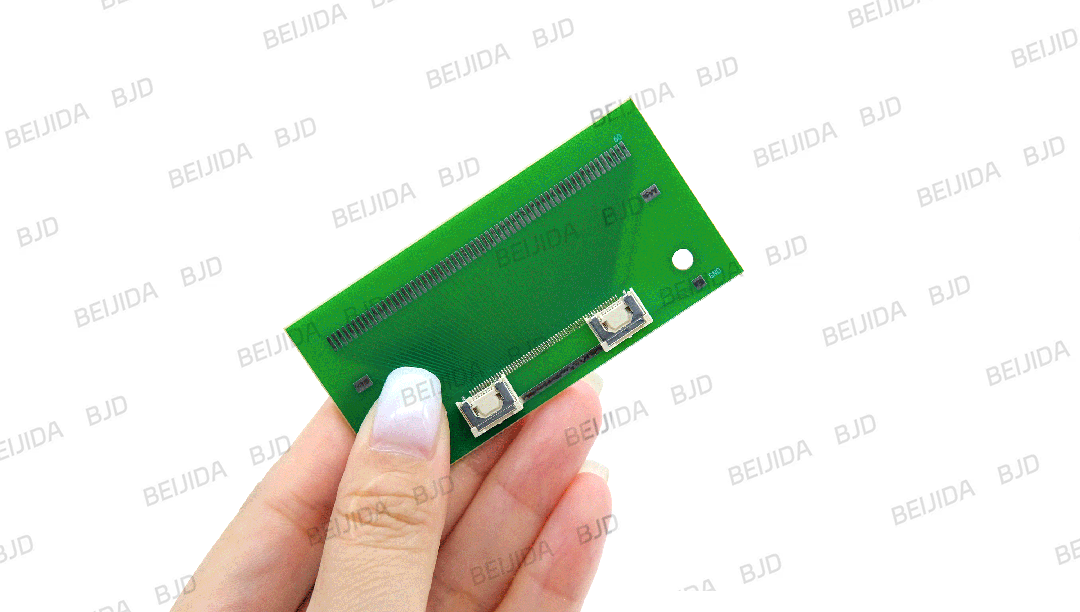

•突破连接限制：FPC CONN0.5-27 自动锁扣系列，插接瞬时锁止；0.5mm微型化间距设计，3.4mm合高；让极致紧凑，强化接地设计。
•高载流能力：0.5A/PIN 电流承载设计，低阻抗路径与热传导优化结构的双重设计；赋予产品卓越的温度耐受能力，-40~125℃接触电阻波动<5%，绝缘强度>100MΩ，塑料壳体0脆裂。
•零容错数据传输的极速体验：支持V-by-one（3.75Gbps+）抗干扰传输，每秒稳定输出零丢帧；实时承载4K视频流或万级传感器数据，拒绝系统过载，差分阻抗为100欧姆；确保信号传输时阻抗连续，避免反射导致的信号失真。

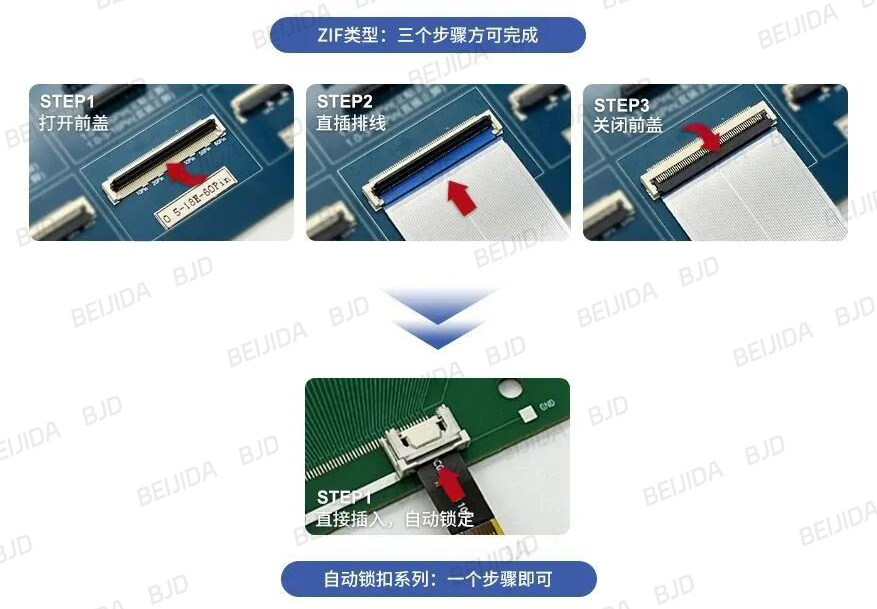

自动装配的优势对比
从三个步骤简化成一个步骤即可完成
市场应用领域
BJD“FPC CONN0.5-27”自动锁扣系列，重新定义了FPC/FFC连接器的性能标杆，插入即锁定创新结构设计，简化装配及超高速率传输；在顺应小型化趋势，凭借其卓越的性能表现，增强解决方案的确定性。
•智能座舱领域：聚焦HUD抬头显示系统、座舱域控制器、一体化仪表中控大屏，以及车载摄像头等核心智能座舱模块，打造沉浸式驾乘体验。
•汽车动力系统：专为逆变器、DC/DC转换器、电池管理系统（BMS）、电驱系统等高要求场景设计，满足高温、强振动的复杂工作环境需求。
•消费电子：适用于手机、平板电脑、智能穿戴设备等，优化显示和摄像头连接性能，提升用户交互体验。
•工业自动化：可编程逻辑控制器（PLC）、工业机器人、智能控制面板等设备，支持SMT表面贴装与自动化装配流程。
•高速通信设备：服务于5G基站、高性能路由器、光模块、AI服务器等，提供稳定可靠的中高速数据传输接口解决方案。
•影像与无人设备：适配于各类摄像头模组、无人机、安防监控等小型影像平台，助力高清影像传输与智能视觉应用。
